Conector de tubería de agua tipo pagoda tipo L

Tipos de producto

Como fabricante chino profesional de conectores para tuberías de agua Pagoda tipo L, Shenchi ofrece dos tipos de productos principales:

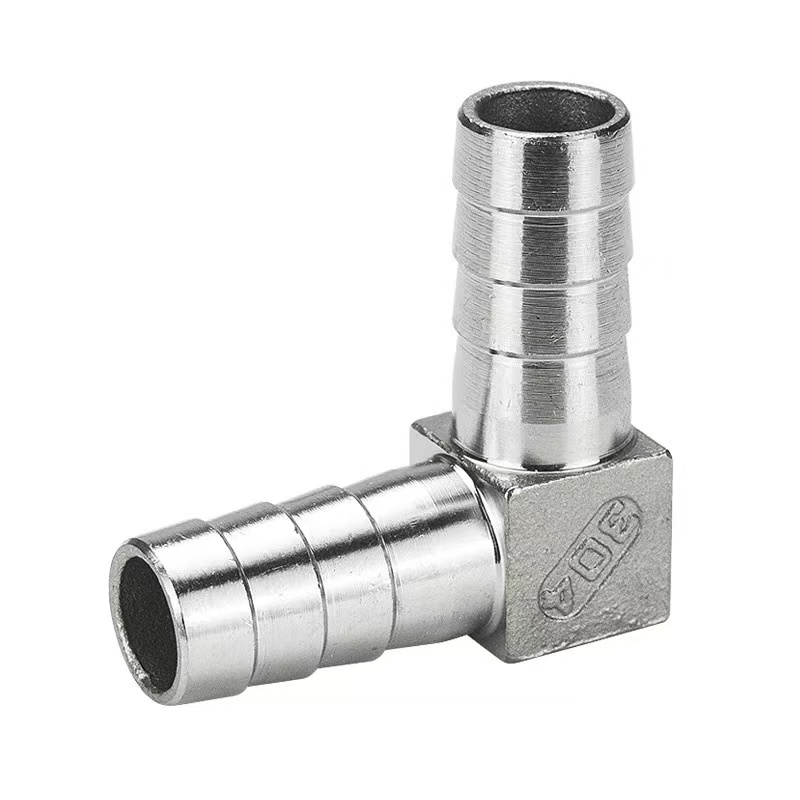

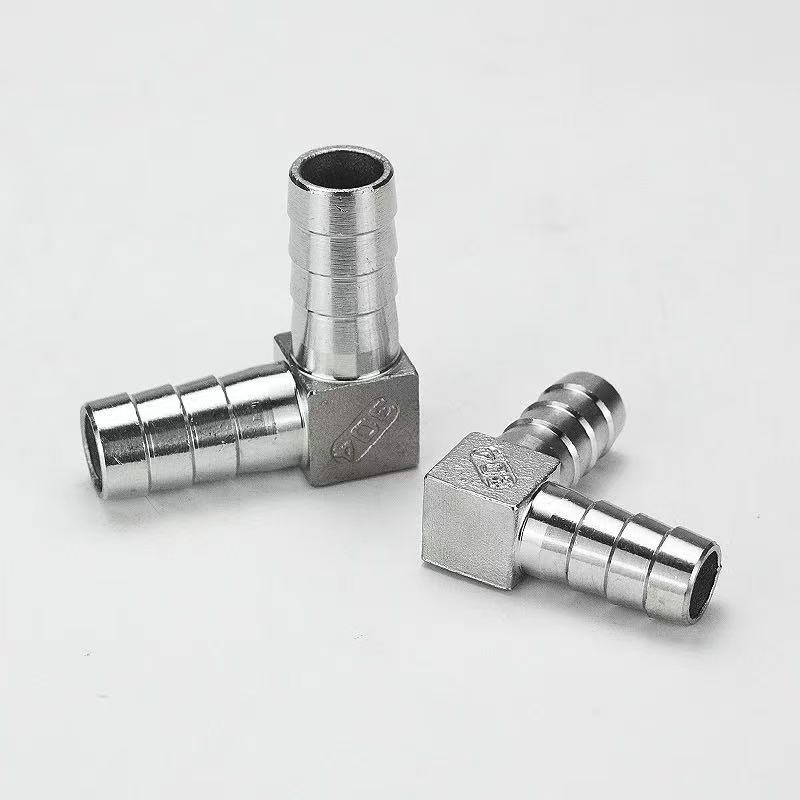

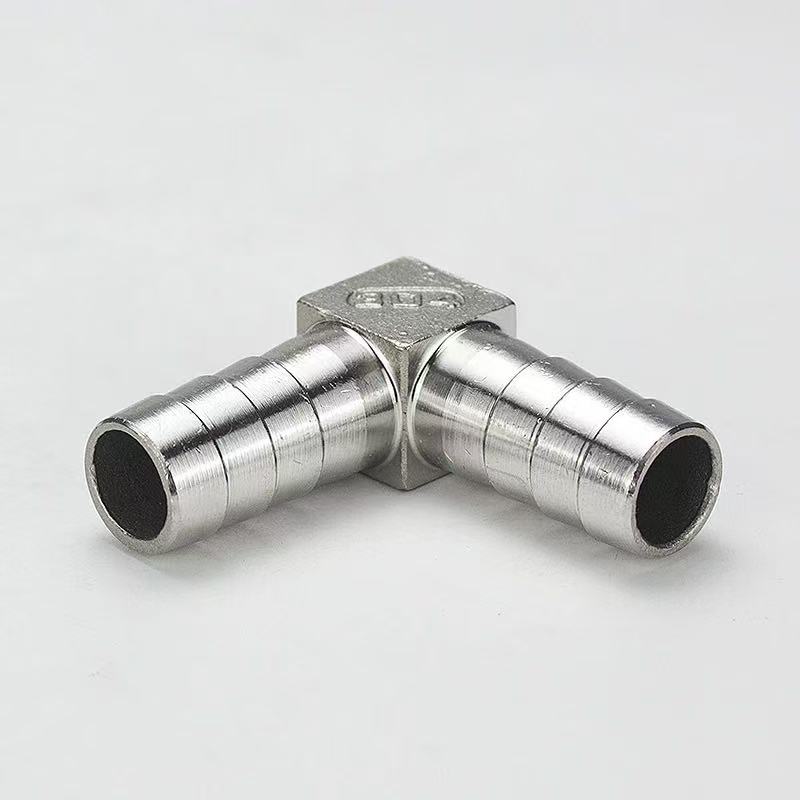

Conector de tubería de agua tipo pagoda tipo L: Ambos extremos cuentan con una estructura de pagoda de púas, diseñada para crear una conexión direccional de 90 grados entre dos mangueras flexibles.

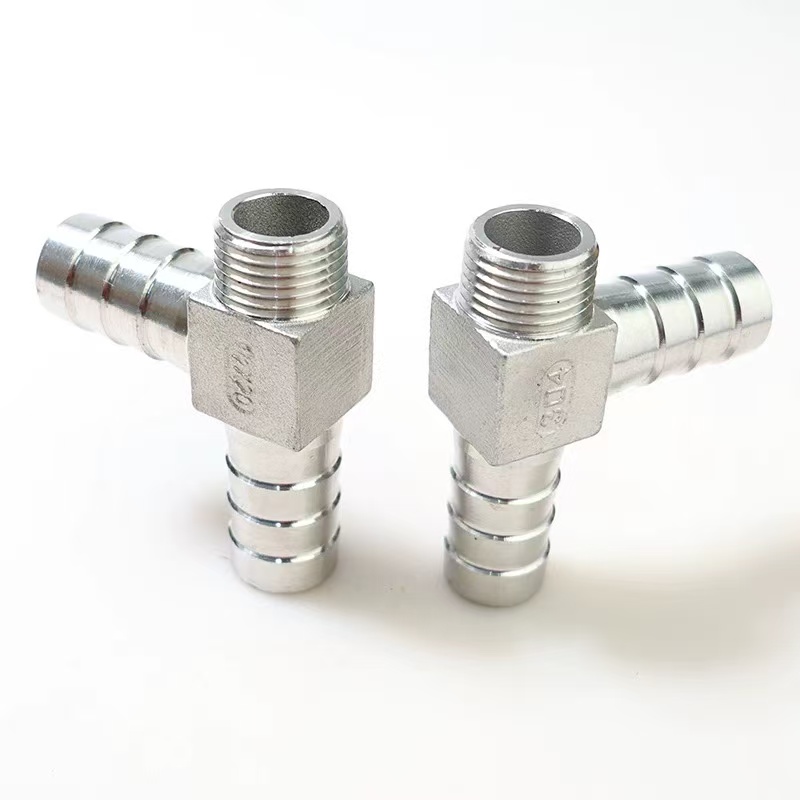

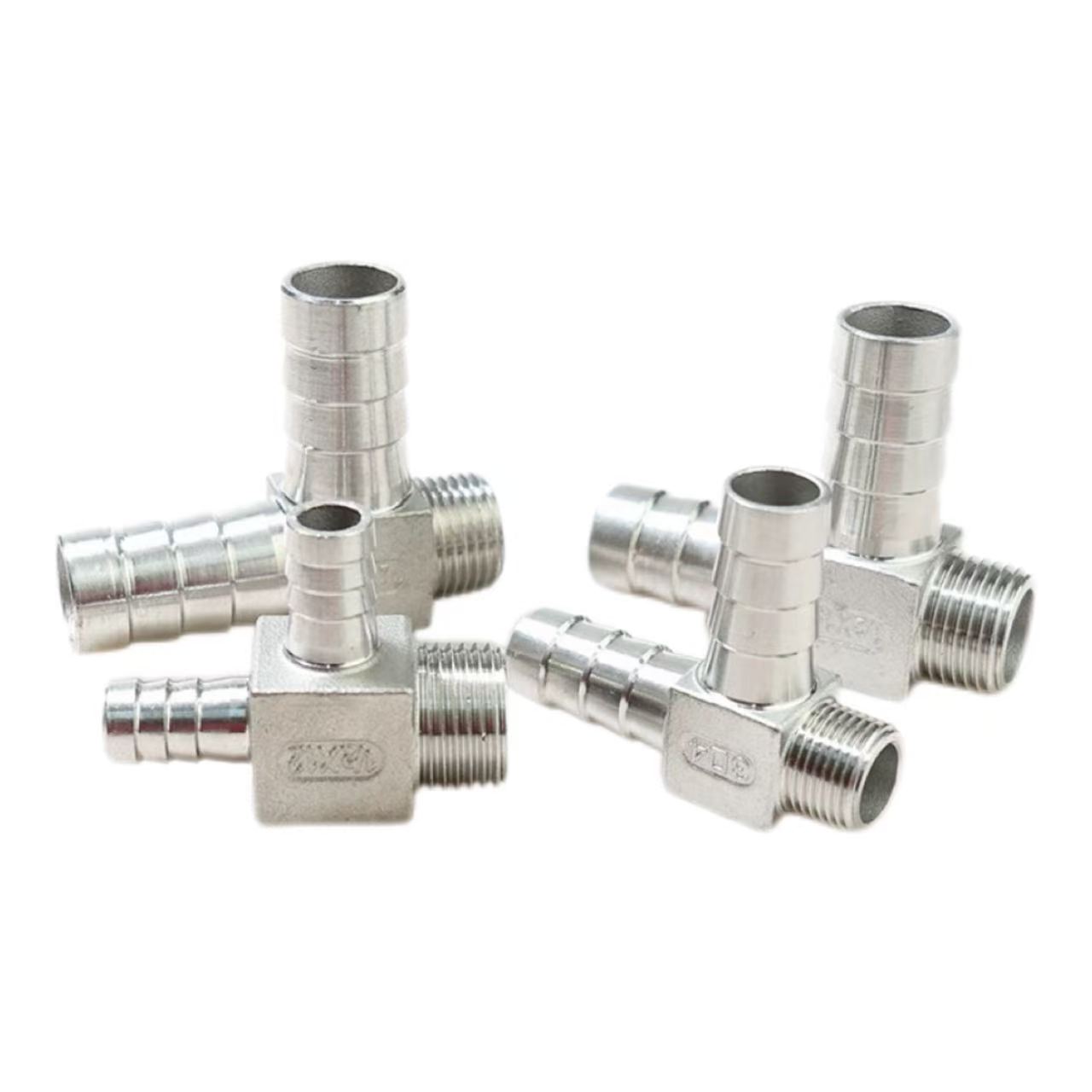

Conector pagoda con rosca macho tipo L: un extremo presenta una estructura de pagoda con púas para conectarse a una manguera flexible, mientras que el otro extremo presenta roscas externas (macho), diseñadas para crear una conexión direccional de 90 grados entre una manguera y un equipo con un puerto roscado interno (hembra).

Ambos tipos presentan un diseño en ángulo de 90 grados con especificaciones idénticas para los extremos de la pagoda con púas. Están disponibles en una variedad de materiales: acero inoxidable 304, acero inoxidable 316L o latón. La distinción clave radica en el método de conexión: el primero facilita una conexión directa de manguera a manguera, mientras que el segundo facilita una conexión de transición entre una manguera y un equipo, ofreciendo así opciones de selección flexibles para adaptarse a diversos escenarios de instalación.

¿Cuál es la diferencia entre el conector de tubería de agua Pagoda tipo L y el conector Pagoda con rosca macho tipo L?

Diferencia principal: el conector de tubería de agua Pagoda tipo L de Shenchi presenta una interfaz de doble púa (ambos extremos son cabezas de pagoda con púas, diseñadas para conectarse directamente a mangueras flexibles). El conector pagoda con rosca macho tipo L presenta una rosca externa en un extremo y una pagoda de púas en el otro, diseñado para conectar una manguera flexible a una tubería rígida o cuerpo de válvula con roscas internas. Shenchi’Los conectores para tuberías de agua Pagoda tipo L de alto rendimiento están forjados en latón o acero inoxidable 304/316L; su estructura en ángulo recto de 90 grados es ideal para redirigir tuberías. El diseño de doble púa garantiza un agarre firme y seguro.—especialmente cuando se combina con abrazaderas de manguera—para evitar desprendimientos y fugas. Estos accesorios ofrecen una excelente resistencia a la presión, la corrosión y el envejecimiento. La variante de acero inoxidable 316L es específicamente adecuada para entornos altamente corrosivos, como aquellos que involucran agua de mar o procesamiento químico. Fáciles de instalar, estos accesorios son ideales para conexiones de mangueras de baja presión en plomería, sistemas neumáticos y aplicaciones de fluidos industriales, y ofrecen una estabilidad y durabilidad excepcionales.

Especificaciones del producto

Instrucciones de instalación

El conector de tubería de agua Pagoda tipo L de la marca Shenchi, fabricado según los estándares nacionales, es fácil de instalar. Seguir los pasos a continuación garantiza una conexión confiable:

Paso 1: corte de manguera

Utilice un cortador de manguera especializado para cortar el extremo de la manguera de forma cuadrada y plana, evitando cortes en ángulo o rebabas, para garantizar un ajuste perfecto contra las púas de la pagoda. Para mangueras trenzadas o reforzadas, se recomienda utilizar un método de corte en caliente para sellar los bordes y evitar que se deshilachen.

Paso 2: Conexión final de la pagoda

Inserte la manguera verticalmente en el extremo de la pagoda hasta que la cara de la manguera haga contacto con la base del conector de la pagoda. Las púas pagoda presentan un diseño escalonado que crea múltiples anillos de sellado una vez que se inserta la manguera. Para aplicaciones de alta presión, asegure la conexión usando una abrazadera de manguera de acero inoxidable o un clip de resorte; la abrazadera debe colocarse entre la segunda y la tercera púas de pagoda.

Paso 3: Conexión del extremo roscado

Seleccione el método de sellado adecuado para el extremo roscado según sus especificaciones: las roscas G (roscas de tubería paralelas) requieren una junta de caucho o cobre para sellar; Las roscas NPT o R (roscas de tubería cónicas) requieren envolver de 3 a 5 vueltas de cinta selladora de roscas de PTFE antes de apretarlas. Al apretar, aplique la llave al cuerpo hexagonal del accesorio para evitar que el torque se transmita al punto de conexión de la manguera.

Paso 4: prueba de presión

Al finalizar la instalación, realice una prueba de presión estática a 1,5 veces la presión de trabajo del sistema. Si no se observan fugas después de mantener esta presión durante 3 minutos, el conjunto está listo para su uso. El procedimiento de instalación para el conector pagoda con rosca macho tipo L correspondiente de esta serie es idéntico (solo difiere en el tipo de rosca), lo que permite una selección flexible según los requisitos específicos de la interfaz.

Campos de aplicación

1. Equipos de tratamiento de agua

El conector de tubería de agua Pagoda tipo L está diseñado para conexiones direccionales de 90 grados entre tuberías de PE y PU en purificadores de agua, ablandadores de agua y sistemas RO (ósmosis inversa). Cuando se fabrica en acero inoxidable 316L, cumple con los requisitos sanitarios de calidad alimentaria. Un conector pagoda con rosca macho tipo L complementario dentro de la misma serie está disponible para aplicaciones donde la interfaz del equipo presenta una rosca interna (hembra).

2. Sistemas de automatización neumática

Se utiliza para el enrutamiento de tubos neumáticos en compresores de aire, colectores de válvulas neumáticas y líneas de montaje automatizadas. Su estructura en forma de L conserva el espacio interno del equipo, mientras que la compatibilidad con pinzas de conexión rápida facilita el montaje, desmontaje y mantenimiento rápidos.

3. Sanitarios y Electrodomésticos

Conecta mangueras de entrada de agua para inodoros inteligentes, lavavajillas, lavadoras y electrodomésticos similares. Cuando se construye con latón, el conector para tubería de agua Pagoda tipo L ofrece una excelente conductividad térmica, lo que lo hace adecuado para líneas de agua caliente. El conector Pagoda con rosca macho tipo L está diseñado para adaptarse a una gama más amplia de estándares de interfaz que se encuentran en equipos importados.

4. Sistemas industriales de refrigeración y lubricación

Aplicado en líneas de enfriamiento de máquinas herramienta y sistemas de lubricación hidráulica. La construcción de acero inoxidable proporciona una resistencia superior a la corrosión, lo que permite un rendimiento confiable en entornos exigentes que involucran niebla de aceite, fluidos de corte y condiciones operativas complejas similares.
