Instalación de tubería de agua tipo pagoda cruzada

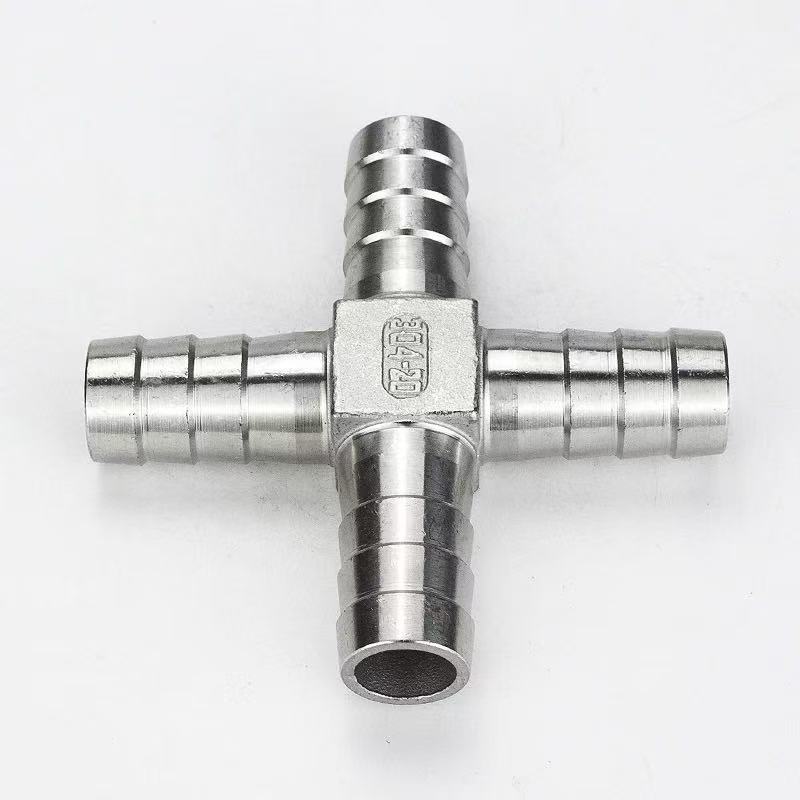

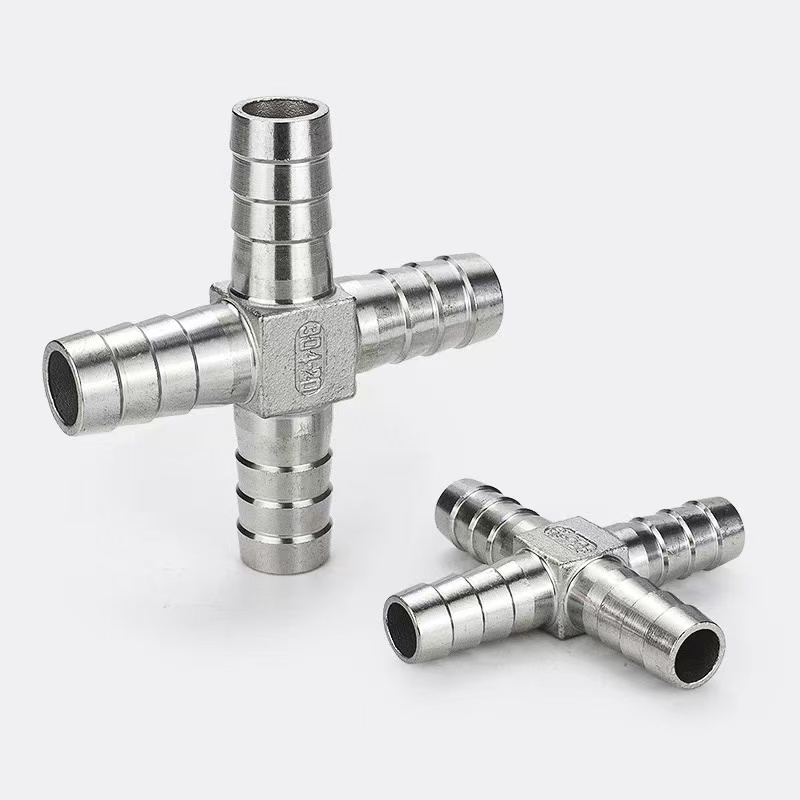

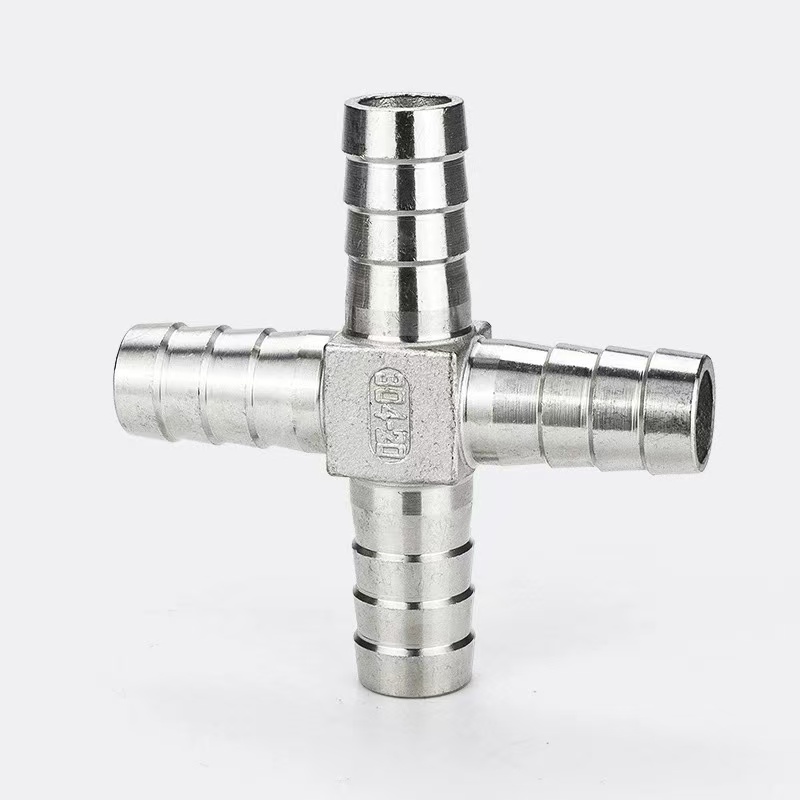

Como fabricante profesional de accesorios para tuberías en China, Shenchi Factory ofrece el accesorio para tuberías de agua Pagoda de tipo cruzado, un componente de desvío de cuatro vías. Su cuerpo principal presenta cuatro puertos de "pagoda" (con púas) en forma de cruz, diseñados para distribuir uniformemente una sola entrada de fluido en tres ramales o para consolidar múltiples entradas en una. Construido con latón, acero inoxidable 304 o acero inoxidable 316L, el producto exhibe una resistencia a la corrosión excepcional y es adecuado para aplicaciones en tratamiento de agua, sistemas neumáticos, riego agrícola y equipos médicos. Las crestas de púas cuentan con un diseño de ranura antideslizante; cuando se usan junto con abrazaderas de manguera, garantizan una conexión segura, facilitan la instalación y permiten una desviación eficiente del fluido "una entrada, tres salidas".

Especificaciones del producto

Descripción principal

El accesorio para tubería de agua Pagoda tipo cruz es un componente de desviación de fluido de cuatro vías. Su cuerpo principal presenta cuatro puertos de púas estilo pagoda dispuestos en una configuración cruzada, diseñados para distribuir uniformemente una única corriente de fluido en tres ramales o para consolidar múltiples corrientes de fluido en un solo canal.

1. Estructura de cuatro vías en forma de cruz: los cuatro puertos están dispuestos ortogonalmente en ángulos de 90 grados y comprenden una entrada y tres salidas. La configuración de entrada y salida se puede ajustar de manera flexible según la orientación de la instalación, lo que permite varios modos de conexión, como uno en tres y tres en uno.

2. Diseño de púas estilo pagoda: cada puerto presenta un perfil de púas de varios escalones que se estrecha progresivamente. Cuando se inserta una manguera flexible, estas púas crean múltiples anillos de sellado contra la pared interior de la manguera; cuando se asegura con una abrazadera de manguera de acero inoxidable, la resistencia a la extracción resultante es significativamente mayor que la de los accesorios de inserción recta estándar.

3. Capacidad de desvío eficiente: en comparación con el uso de múltiples accesorios en T en serie, la estructura tipo cruz realiza el desvío de uno en tres en una sola unidad. Esto reduce el número total de accesorios y posibles puntos de fuga, lo que da como resultado un diseño de tubería más limpio y optimizado.

Alta adaptabilidad

El accesorio para tubería de agua tipo pagoda en cruz Shenchi demuestra una adaptabilidad excepcional, capaz de cumplir con los requisitos de conexión de tuberías de diversos escenarios y especificaciones:

Dimensiones específicas de adaptabilidad:

Compatibilidad con mangueras blandas: el diseño de pagoda con púas es compatible con una amplia variedad de materiales de mangueras blandas, incluidos PU, PE, PVC, silicona, nailon y caucho, lo que las hace ampliamente aplicables en campos como el tratamiento de agua, la neumática, la tecnología médica y el procesamiento químico.

Compatibilidad de tamaños y especificaciones: el diámetro exterior de la pagoda cubre siete especificaciones comunes (4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm y 20 mm), lo que le permite acoplarse con varias mangueras blandas con diámetros internos que varían de 3 mm a 19 mm.

Flexibilidad de orientación de la instalación: la estructura de cuatro vías en forma de cruz admite múltiples configuraciones de entrada/salida, como una entrada/tres salidas, tres entradas/una salida y dos entradas/dos salidas, lo que permite un ajuste flexible según el diseño real de la tubería.

Capacidades de personalización: ofrecemos servicios de personalización ODM y OEM, lo que nos permite modificar el perfil de púas de la pagoda, el número de púas, el número de puertos, el acabado de la superficie y las marcas láser de acuerdo con los dibujos del cliente para cumplir con requisitos no estándar.

Expansión de interfaz: se puede combinar con otros productos de la misma serie, como accesorios tipo L, tipo T y pagoda de montaje en panel, para crear soluciones integrales para división de flujo, cambios de dirección y conexiones a través de paneles.
