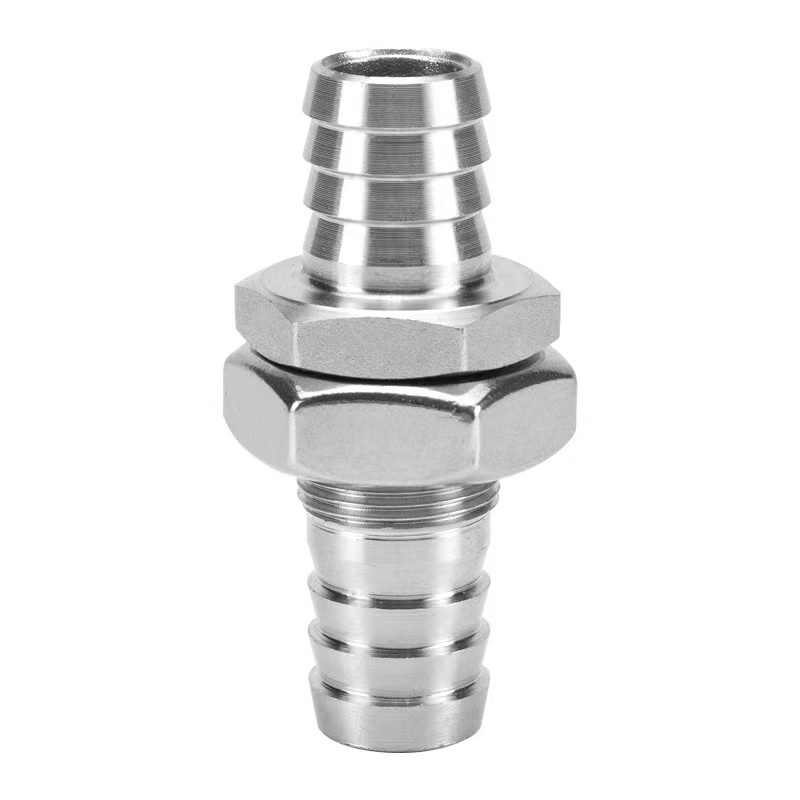

Accesorio de púas para mamparo

Shenchi presenta accesorios de púas para mamparo de alta calidad, diseñados específicamente para pasar mangueras a través de paneles de equipos y al mismo tiempo proporcionar un sellado confiable. Fabricados en latón, SUS304 y acero inoxidable SUS316L, estos accesorios ofrecen una fuerte resistencia a la corrosión y son adecuados para una amplia gama de condiciones de trabajo.

Estructura del producto

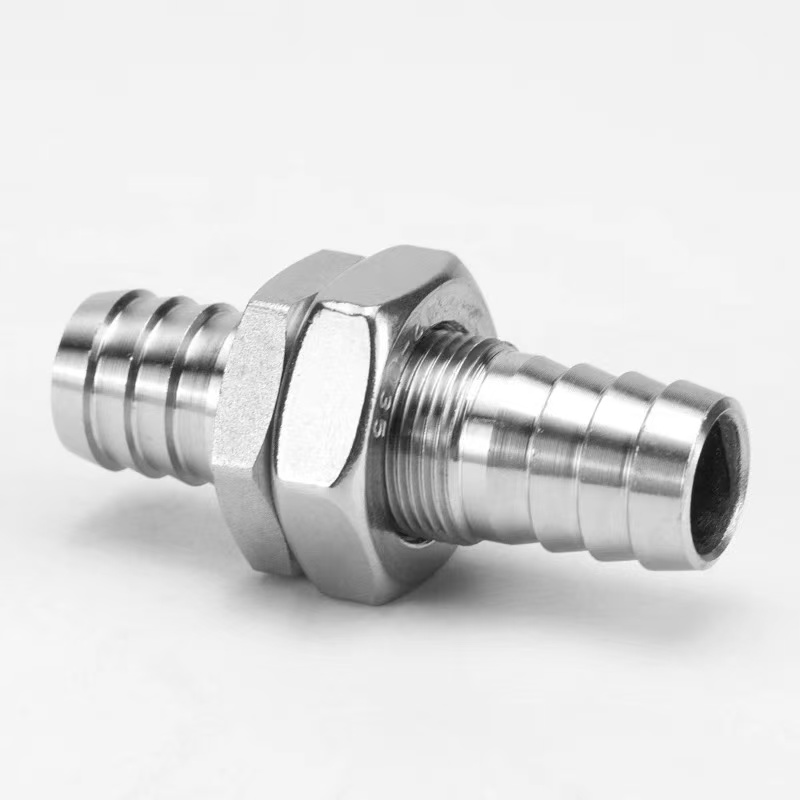

La estructura del accesorio de púas de mamparo incluye roscas de mamparo, una tuerca de bloqueo y conexiones de manguera de púas. Durante la instalación, sólo se requiere un orificio en el panel; apretar la tuerca completa el proceso de fijación y sellado.

El extremo con púas presenta un diseño de ranura antideslizante, lo que garantiza una conexión segura cuando se utiliza con una abrazadera de manguera. Estos accesorios se utilizan ampliamente en gabinetes de control, equipos de tratamiento de agua, instrumentos médicos y otros campos relacionados.

Especificaciones del producto

Ventajas estructurales

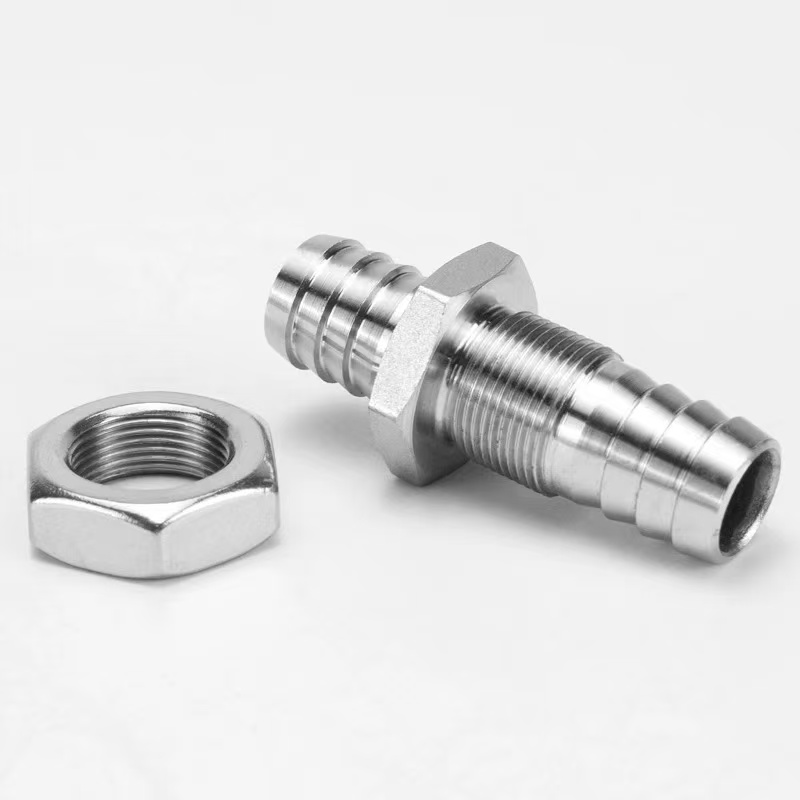

El accesorio de púas para mamparo es un accesorio de tubería diseñado específicamente para enrutar mangueras a través de paneles de equipos, recintos o mamparos mientras proporciona un sellado fijo. Su estructura principal incluye una sección roscada de mamparo, una tuerca de bloqueo, una junta de sellado y una conexión de manguera con púas. Durante la instalación, sólo es necesario realizar un orificio del diámetro correspondiente en el panel. La sección de rosca del accesorio se pasa a través del orificio y la tuerca se aprieta desde el lado opuesto para completar el proceso de fijación y sellado.

1. Estructura de fijación del mamparo:La longitud del tramo de rosca se adapta a los espesores de placa habituales. Una vez apretada la tuerca de bloqueo, forma una fijación rígida con el panel, asegurando que el accesorio permanezca seguro incluso bajo fuerzas de tracción externas.

2. Conexión de manguera con púas:Uno o ambos lados del panel presentan dientes cónicos con púas para insertar la manguera y formar una conexión sellada con una abrazadera de manguera. El extremo con púas adopta un diseño de doble ranura antideslizante, que ofrece una resistencia a la extracción significativamente mayor que los accesorios normales.

3. Sistema de sellado:Se proporcionan juntas de goma o juntas tóricas en ambos lados del panel. Cuando se aprieta la tuerca, la junta de sellado se comprime, logrando un sellado estanco al agua y al polvo en la abertura del panel, con un grado de protección de hasta IP65 o superior.

Método de instalación

Los duraderos accesorios de púas para mamparo de Shenchi son fáciles de instalar. Se puede lograr una conexión segura y sellada en solo seis pasos:

Paso 1: Preparación de los orificios del panel

Haga un orificio redondo correspondiente en el panel según el diámetro exterior de la sección de hilo. Asegúrese de que el borde del orificio sea liso y sin rebabas para evitar dañar la junta de sellado.

Paso 2: instale la junta selladora

Deslice la junta de sellado de EPDM incluida sobre la sección de rosca, presionándola contra la base del conector. Si se requiere sellado en ambos lados del panel, coloque una junta en cada lado.

Paso 3: Insertar a través del panel

Inserte la sección de rosca en el orificio desde un lado del panel, asegurándose de que la base del accesorio entre en contacto con el panel con la junta de sellado en el medio.

Paso 4: apriete la tuerca de bloqueo

Atornille la tuerca de bloqueo en la sección roscada desde el lado opuesto del panel y apriétela gradualmente con una llave. Par de apriete recomendado: 5–8 N·m para materiales de latón y 8–12 N·m para acero inoxidable. Mantenga el cuerpo del conector fijo durante el ajuste.

Paso 5: conecte la manguera

Seleccione una especificación en la que el diámetro exterior de la lengüeta sea entre 0,5 y 1 mm mayor que el diámetro interior de la manguera. Inserte la manguera verticalmente en el extremo con púas hasta que llegue a la base. Para aplicaciones de alta presión, utilice una abrazadera de manguera de acero inoxidable y fíjela entre la segunda y tercera púas.

Paso 6: Prueba de integridad del sello

Realice una prueba de presión estática a 1,5 veces la presión de trabajo. Si no hay fugas durante tres minutos, la instalación está calificada.
