Válvula de bola de dos piezas con doble rosca macho

Popularización de la ciencia Shenchi: ¿Qué es exactamente una válvula de bola de doble rosca macho de dos piezas de alta calidad?

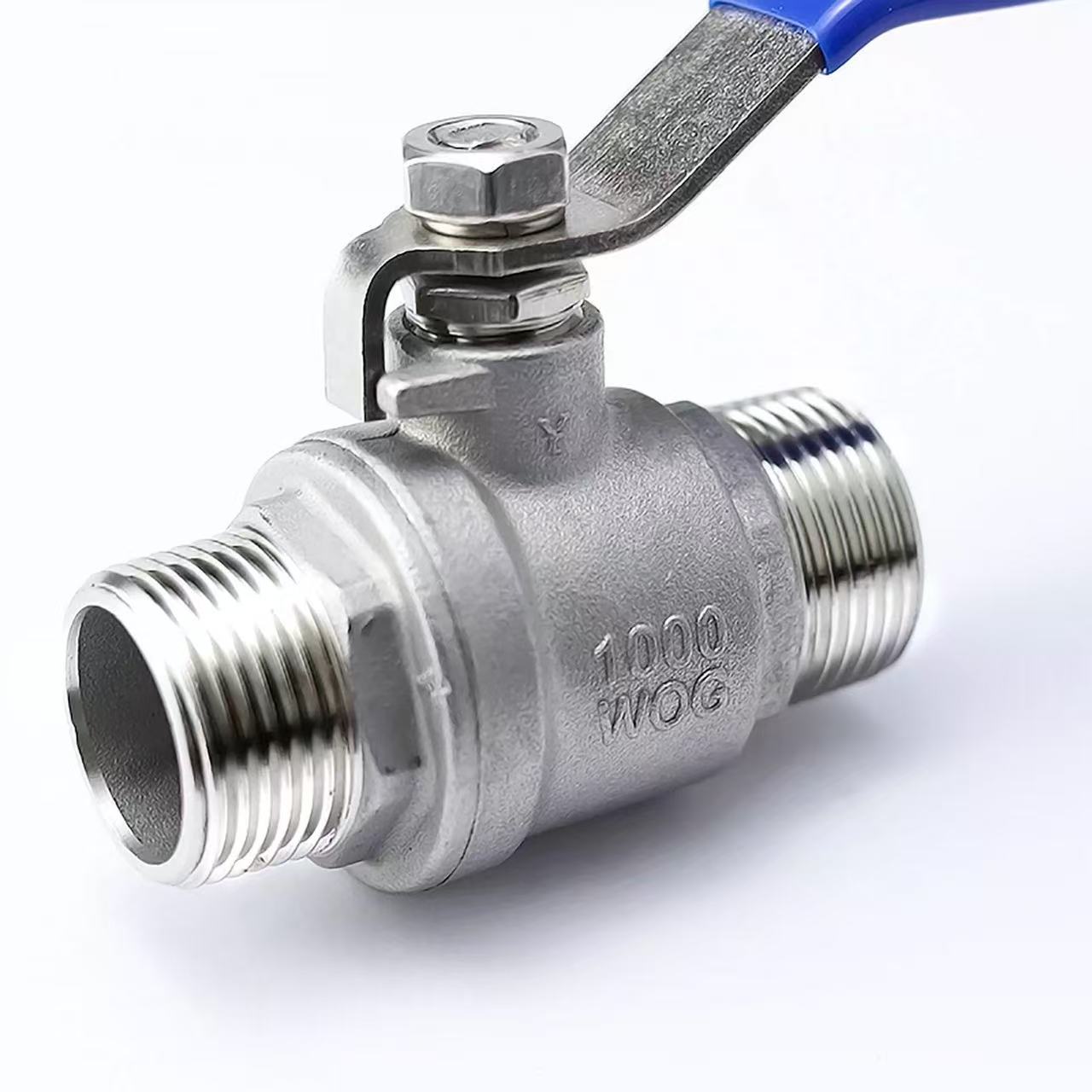

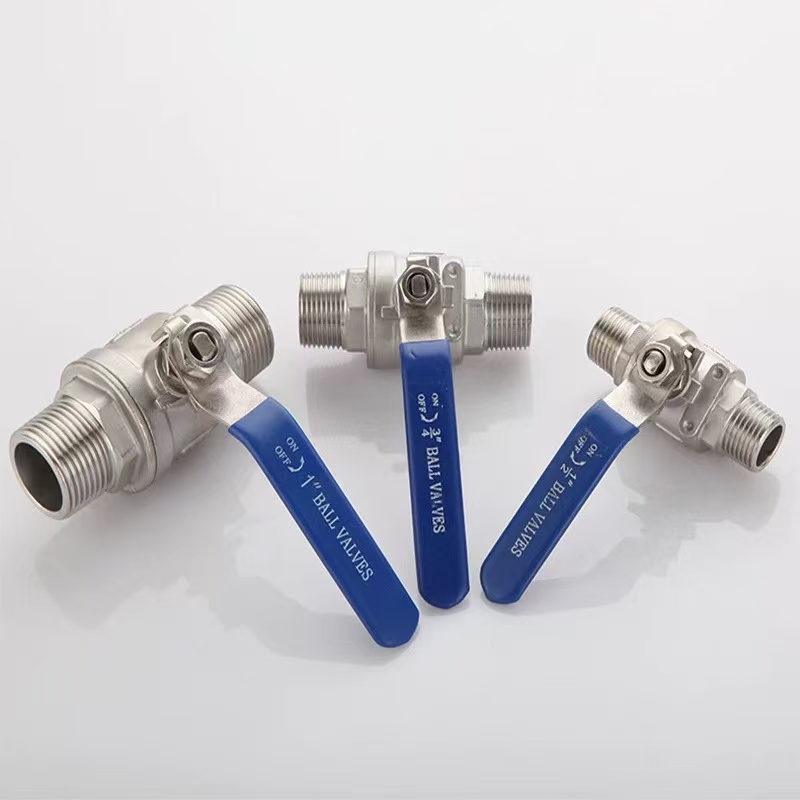

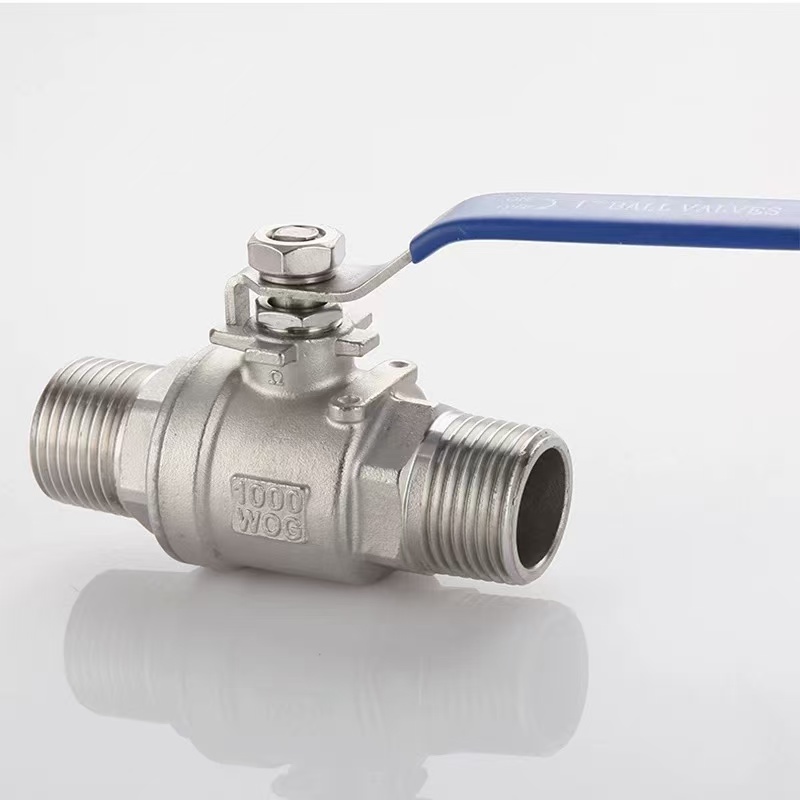

Una válvula de bola de dos piezas con doble rosca externa es una válvula de bola con rosca macho en ambos extremos, ensamblada a partir de dos componentes del cuerpo. La versión de Shenchi de esta válvula ofrece materiales del cuerpo en latón, SUS304 o SUS316L, con metal interno que coincide con el cuerpo para eliminar el riesgo de corrosión en la ruta del flujo. Utiliza sellos EPDM y operación manual, apto para agua, aire, aceite, gas y medios similares. Una “válvula de bola de doble rosca externa de dos piezas y alta calidad” se define por su alta precisión de rosca, bajo par de operación, larga vida útil del sello y conexión directa a puertos con rosca hembra sin adaptadores adicionales.

Parámetros del producto

Nombre del producto: Válvula de bola de rosca externa doble de dos piezas	Especificaciones: (1/8"-4") DN6-DN100
Presión nominal: PN16	Material del cuerpo: Latón, SUS304, SUS316L
Estándares: ANSI, BS, DIN, ISO, JIS	Hilos: NPT, BSP, BSPT, DIN, etc.
Material metálico externo: Latón, SUS304, SUS316L	Temperatura media: temperatura alta, temperatura baja, temperatura media, temperatura normal
Método de operación: Manual	Sello: EPDM
Método de conexión: conexión roscada	Aplicaciones: Agua, Aire, Gas, Petróleo, Líquidos, etc.
Origen: China	Muestra: Muestras disponibles

Especificaciones de inspección previa a la instalación y conexión de rosca para la válvula de bola de rosca externa doble de dos piezas Shenchi

Shenchi, un proveedor chino de válvulas de bola de doble rosca externa de dos piezas, recomienda verificar que ambas roscas externas en el cuerpo de la válvula no estén dañadas y coincidan limpiamente con las roscas hembra del tubo antes de la instalación. Aplique cinta de PTFE moderada de manera uniforme en la dirección de la rosca durante 2 o 3 vueltas. La válvula de bola premium de doble rosca externa de dos piezas de Shenchi presenta planos de llave en las raíces de la rosca. Utilice una llave de boca en estas partes planas durante la instalación; Nunca gire la sección intermedia del cuerpo de la válvula para evitar desalinear el núcleo de bola interno.

Puntos clave para el posicionamiento del sello y el control de torque del conjunto del cuerpo de la válvula

Los componentes clave de una válvula de bola de doble rosca externa de dos piezas incluyen las dos mitades del cuerpo, el núcleo de bola central, el vástago y los sellos de EPDM. En el diseño de Shenchi, los dos cuerpos se conectan mediante hilos centrales. Asegúrese de que la junta de sellado (entre las mitades del cuerpo) esté centrada sin torcerse. Apriete a mano hasta que haga contacto, luego use una herramienta para dar 1/4 de vuelta adicional. Un par excesivo deformará los sellos de EPDM y provocará fallas. Una válvula de bola asequible de dos piezas con doble rosca externa nunca debería comprometer la calidad del sellado; El control adecuado del par afecta directamente la vida útil de la válvula.

Método de ajuste in situ para el sellado del vástago de la válvula y el mecanismo de limitación del interruptor

La válvula de bola de dos piezas con doble rosca externa de Shenchi cuenta con un sello de junta tórica de EPDM en el vástago. Después de la instalación, realice dos ciclos manuales de la válvula para verificar si hay fugas en la raíz del vástago. Si se produce una ligera fuga, apriete suavemente la tuerca prensaestopas del vástago (no más de 1/8 de vuelta). También tenga en cuenta los límites de tope de la manija: la manija paralela a la tubería indica abierto; perpendicular indica cerrado. Una válvula de bola premium de dos piezas con doble rosca externa incluye topes mecánicos en posiciones extremas. Nunca fuerce más allá de estos topes, o se pueden dañar el núcleo interno de la bola y las superficies de sellado.

Procedimientos para evitar errores comunes de instalación y pruebas de sellado en el sitio

Al instalar la válvula de bola de doble rosca externa de dos piezas de Shenchi, evite: envolver demasiado las roscas con sellador, lo que provocará que entren residuos en la cavidad de la válvula, usar llaves para tubos directamente en la superficie del cuerpo de la válvula o no limpiar los residuos de la tubería antes de la instalación. Procedimiento correcto: realice una prueba de presión después de la instalación, abra lentamente la válvula, aplique agua con jabón a todas las conexiones roscadas y juntas del cuerpo y observe si hay burbujas. Una válvula de bola premium de dos piezas con doble rosca externa no debe mantener ninguna caída de presión durante cinco minutos a una presión de prueba PN16. Después de la prueba, deje la válvula medio abierta para evitar la compresión prolongada del sello en un lado.
