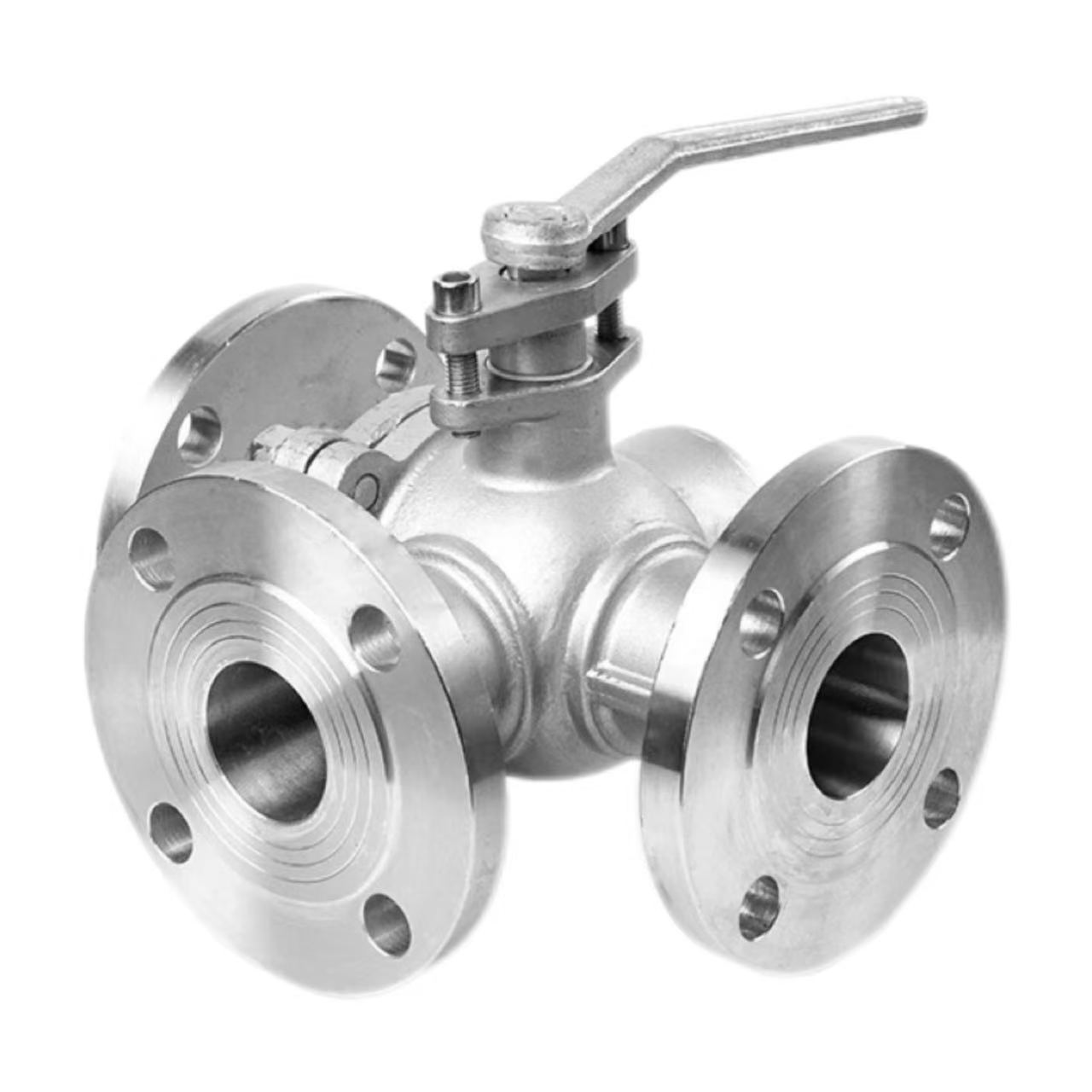

Válvula de bola con brida de tres vías

Principio de funcionamiento

El principio de funcionamiento de la válvula de bola con brida de tres vías resistente a la corrosión de la fábrica de Shenchi se basa en canales en forma de L o T cortados en la bola. La bola se coloca en el centro del cuerpo de la válvula y se gira mediante una manija. Cuando la bola gira, los canales se alinean o se desplazan con respecto a diferentes puertos de válvula, logrando el cambio, la fusión o la división de la dirección del flujo del medio.

Bola en forma de L:

 La rotación de 90° permite que el medio cambie de la entrada a cualquier salida, lo que es adecuado para escenarios inversos con una entrada y dos salidas o dos entradas y una salida, como el suministro alternativo de líquido a dos reactores.

Bola en forma de T:

La rotación de 180° permite conectar los tres puertos simultáneamente o interconectar dos puertos cualesquiera, lo que es adecuado para mezclar dos medios y luego generar (fusionar) o dividir un medio en dos salidas (división), como en sistemas de mezcla de agua fría y caliente de aire acondicionado.

Parámetros del producto:

Nombre del producto: Válvula de bola con brida de tres vías	Especificaciones: (1/8"-4") DN6-DN100
Presión nominal: PN16	Material del cuerpo: WCB, SUS304 (CF8), SUS316L (CF3M)
Estándares: ANSI, BS, DIN, ISO, JIS	Temperatura aplicable: -20 ℃ ~ +150 ℃ (estándar), hasta +350 ℃ (alta temperatura), hasta -196 ℃ (baja temperatura)
Material metálico interno: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura media: temperatura alta, temperatura baja, temperatura media, temperatura normal
Método de operación: Manual	Juntas: EPDM, PPL
Método de conexión: conexión de brida	Aplicaciones: Agua, aire, gas, aceite, líquidos, etc.
Origen: China	Muestra: Muestras disponibles

Ventajas de la conexión de brida:

Las válvulas de bola con bridas de 3 vías Shenchi utilizan conexiones de brida. En comparación con las conexiones roscadas, las conexiones de brida ofrecen una mayor resistencia a la presión; la clasificación PN16 puede soportar de manera estable una presión de 1,6 MPa. El desmontaje es conveniente, lo que facilita la inspección y el mantenimiento regulares de las tuberías. Se garantiza un sellado fiable; la junta de la brida y los pernos trabajan juntos para eliminar el riesgo de fugas. Adecuado para tuberías de gran diámetro; Para diámetros superiores a DN50, donde las conexiones roscadas son difíciles, las bridas son la opción estándar. Shenchi, un fabricante chino de válvulas de bola con bridas de 3 vías, ofrece bridas que cumplen con los estándares ANSI, BS, DIN y JIS, satisfaciendo las necesidades de los clientes globales.

Punto clave de instalación 1: Alineación de bridas

Alineación de bridas Al instalar la válvula de bola con brida de tres vías Shenchi, las caras de las bridas deben estar alineadas. Las dos bridas deben ser paralelas y concéntricas, sin que la desviación exceda el rango permitido de la junta de la brida. Forzar la alineación de los pernos provocará la deformación del cuerpo de la válvula, lo que afectará la rotación de la bola y el rendimiento del sellado. Después de la alineación, la junta debe colocarse en el centro y no debe desplazarse. Una válvula de bola con brida de tres vías de bajo precio no equivale a baja calidad; Los productos Shenchi ofrecen alta precisión y una instalación más sencilla. Las válvulas de bola con brida de tres vías resistentes a la corrosión tienen acabados de superficie de brida que cumplen con los estándares, lo que garantiza un sellado más confiable.

Punto de instalación dos: ajuste de pernos

Los tornillos de brida deben apretarse en diagonal por etapas. Aplique torsión gradualmente en 2 o 3 etapas, siguiendo una secuencia diagonal de 180°. No apriete un lado todo a la vez; de lo contrario, una presión desigual sobre la junta creará canales de fuga. El par de apriete de los pernos debe cumplir con los valores estándar; apretar demasiado dañará la brida o los pernos, mientras que apretar poco dará como resultado un sellado insuficiente. La fábrica de válvulas de bola con brida de 3 vías Shenchi proporciona una tabla de torque recomendada para que la consulten los instaladores. Estos puntos de instalación son cruciales para garantizar el funcionamiento de la válvula sin fugas a largo plazo; Siga estrictamente las especificaciones.

Punto de instalación 3: soporte y limpieza de tuberías

Antes de la instalación, se debe limpiar el interior de la tubería para eliminar escoria de soldadura, virutas de hierro, arena y otras impurezas. Los objetos extraños que ingresan a la cavidad de la válvula pueden rayar la bola o los sellos y provocar fugas. La tubería debe contar con soporte independiente; la válvula no debe soportar el peso de la tubería. Las válvulas de bola con brida en T de gran diámetro son pesadas; El hundimiento de la tubería puede descentrar la brida y dañar el sello. Las válvulas de bola con brida en T resistentes a la corrosión están hechas de materiales WCB, SUS304 o SUS316L, con un núcleo de válvula de cobre o acero inoxidable. Después de completar los puntos de instalación, la manija debe girar libremente sin atascarse; Entonces la válvula estará lista para su uso.
