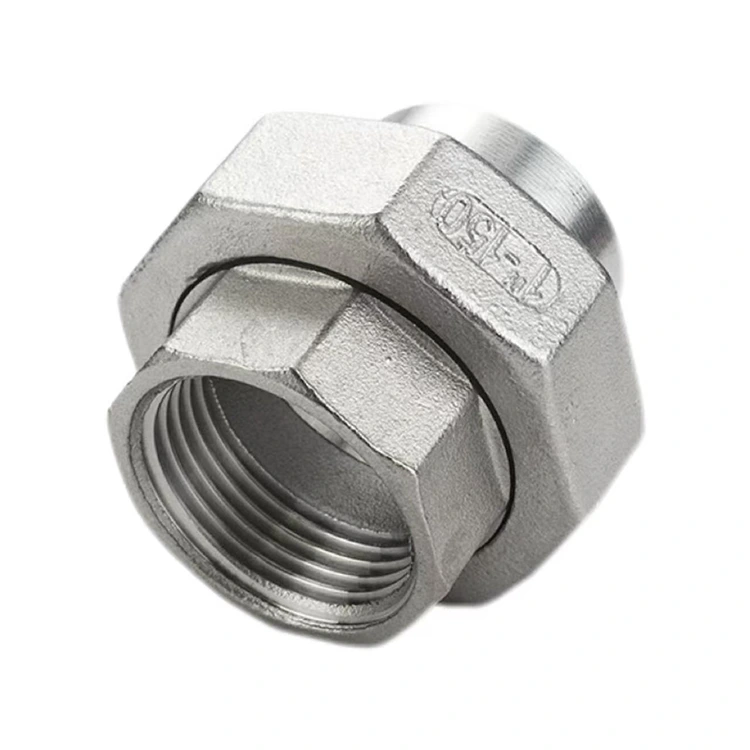

Rosca hembra x unión soldada a tope

Como fabricante profesional de accesorios para tuberías en China, Shenchi presenta la unión de rosca hembra x soldadura a tope, un conector de tubería compuesto que integra a la perfección un extremo con rosca hembra con un extremo soldado a tope en una sola unidad.

Como accesorio de alto rendimiento, la función principal de la unión de rosca hembra x soldadura a tope radica en facilitar la interfaz perfecta entre los sistemas de conexión roscada y los sistemas de tuberías soldadas. El extremo con rosca hembra está mecanizado con precisión utilizando tecnología CNC avanzada, lo que garantiza perfiles de rosca precisos y un sellado confiable; permite la conexión directa a dispositivos con rosca externa, como válvulas, grifos e instrumentación.

El extremo soldado a tope presenta un bisel (chaflán) premecanizado diseñado para fusionarse directamente a la tubería mediante soldadura TIG (arco de argón), creando un sello permanente a prueba de fugas. Construida con acero inoxidable o latón de alta calidad, esta unión está clasificada para una presión de trabajo de más de 1,6 MPa y funciona dentro de un rango de temperatura de -20 °C a 120 °C. Se utiliza ampliamente en proyectos de nueva construcción para conectar tuberías principales soldadas con ramales roscados, así como en proyectos de renovación para interconectar sistemas soldados con equipos roscados. Con sus capacidades de alto rendimiento, ofrece una solución simple pero confiable para desafíos complejos de conexión de tuberías.

Especificaciones del producto

Aspectos destacados de la estructura central y el diseño

1. Estructura compuesta integrada

La unión de rosca hembra x soldadura a tope Shenchi presenta un innovador diseño de estructura compuesta integrada, que combina con precisión el extremo con rosca hembra y el extremo soldado a tope en un solo cuerpo. Esto elimina la complejidad asociada con el uso de múltiples accesorios adaptadores y reduce significativamente los posibles puntos de fuga. El producto se forma mediante un proceso de forjado de un solo paso, lo que da como resultado una estructura de material densa y una alta resistencia mecánica.

2. Roscado interno de precisión

El extremo roscado hembra se mecaniza utilizando equipos CNC de alta precisión; el perfil de la rosca está estandarizado y el compromiso es estrecho, cumpliendo plenamente con los estándares internacionales para uniones de rosca hembra x soldadura a tope. Las especificaciones de rosca cubren estándares BSPP, BSPT, NPT y métricos, lo que garantiza una compatibilidad perfecta con una amplia variedad de equipos y accesorios de tubería con rosca macho, tanto nacionales como internacionales.

3. Diseño optimizado de extremos soldados a tope

El extremo soldado a tope presenta un bisel (chaflán) estándar premecanizado, lo que elimina la necesidad de una preparación secundaria en el sitio durante la instalación. Cuando se conecta a las tuberías mediante soldadura TIG, la junta soldada alcanza una resistencia equivalente a la del material base, creando un sistema de tuberías integral y permanente. El espesor de la pared de la tubería se ha optimizado para garantizar la integridad de la soldadura y la facilidad de manipulación.

4. Estructura sindical intermedia

El producto incorpora una estructura de unión intermedia desmontable, caracterizada por una conexión roscada de precisión y una junta de sellado de alta calidad. Este diseño garantiza flexibilidad durante la instalación y al mismo tiempo facilita el mantenimiento futuro. Para inspección o reparación, la tubería se puede desconectar simplemente aflojando la unión intermedia, evitando así la necesidad de cortar o volver a soldar las uniones de las tuberías. II. Configuración de componentes clave

La unión de rosca hembra x soldadura a tope Shenchi consta de los siguientes componentes clave:

Cuerpo: Construido en acero inoxidable 304 o latón de alta calidad, forjado con precisión en una sola pieza.

Tuerca de Unión: Fabricada en material de alta resistencia con tratamiento superficial anticorrosión; Diseñado para evitar que el hilo se desprenda incluso después de repetidos montajes y desmontajes.

Junta de Sellado: Compuesta de caucho especial resistente a altas temperaturas y al envejecimiento; incrustado dentro de una ranura empotrada para asegurar el sellado automático.

Extremo con rosca hembra: mecanizado con precisión mediante tecnología CNC, con varios estándares de rosca disponibles para su selección.

Pautas de instalación

1. Instalación de extremos soldados

Limpiar el extremo soldado y el bisel del tubo. Mantenga una desviación de concentricidad inferior a 0,5 mm. Realice soldadura de pasada de raíz utilizando TIG (GTAW) para garantizar una penetración total en la raíz de la soldadura; Después de completar la pasada de tapa, inspeccione la soldadura en busca de porosidad o inclusiones de escoria.

2. Instalación del extremo con rosca hembra

Asegúrese de que la superficie del conector de tubería con rosca macho esté limpia. Atornille manualmente el conector macho en el extremo con rosca hembra de la unión. Utilice una llave para apretarlo al par estándar especificado; la junta de sellado interna se comprimirá automáticamente para formar un sello a prueba de fugas.

3. Precauciones

Durante la instalación, evite que el calor generado por la soldadura se transfiera al área de la junta de sellado. Esperar a que la unión soldada se enfríe completamente antes de realizar cualquier operación de montaje o desmontaje de la tuerca de unión.

Pautas de mantenimiento

Inspección periódica: Cada seis meses, revise la junta de unión para detectar signos de fugas o roscas sueltas.

Reemplazo de la junta: si la junta de sellado muestra signos de envejecimiento o desgaste, simplemente afloje la tuerca de unión para reemplazarla fácilmente.

Mantenimiento de las roscas: Después de un funcionamiento prolongado, aplique una pequeña cantidad de lubricante antioxidante a las roscas.

Inspección del extremo soldado: Verifique la costura de soldadura en busca de corrosión o grietas; Si se detectan problemas, realice una soldadura reparadora de inmediato.

Servicio del sistema: cuando el equipo requiera desmontaje para mantenimiento, simplemente afloje la tuerca de unión central; no es necesario cortar la tubería.

¿Por qué elegir Shenchi?

1. Control de calidad estricto

Se implementa un control de calidad integral durante todo el proceso, desde el abastecimiento de la materia prima hasta la inspección final. Cada producto terminado se somete a una verificación 100% dimensional y a pruebas de fugas antes de salir de fábrica.

2. Servicios de personalización OEM/ODM

Ofrecemos servicios personalizados de roscado, embalaje y marcado de productos. Proporcionamos capacidades de respuesta rápida para especificaciones no estándar y requisitos de materiales especiales.

3. Precios de fábrica altamente competitivos

Como proveedor directo de fábrica, ofrecemos precios con descuento e incentivos escalonados basados ​​en el volumen.

4. Asociaciones a largo plazo en las que todos ganan

Buscamos activamente establecer relaciones de cooperación a largo plazo con mayoristas, empresas de ingeniería y contratistas de tuberías. V. Recomendaciones de productos relacionados

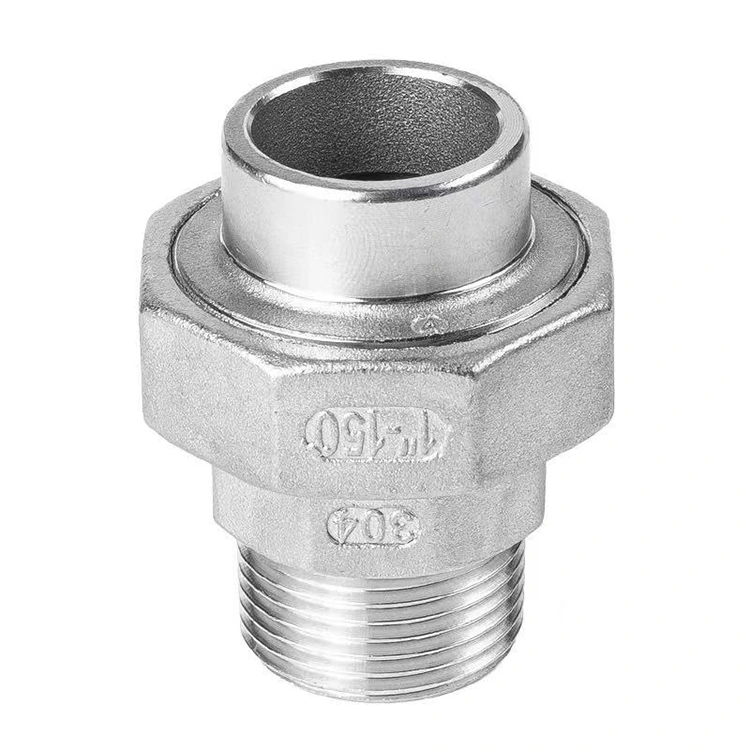

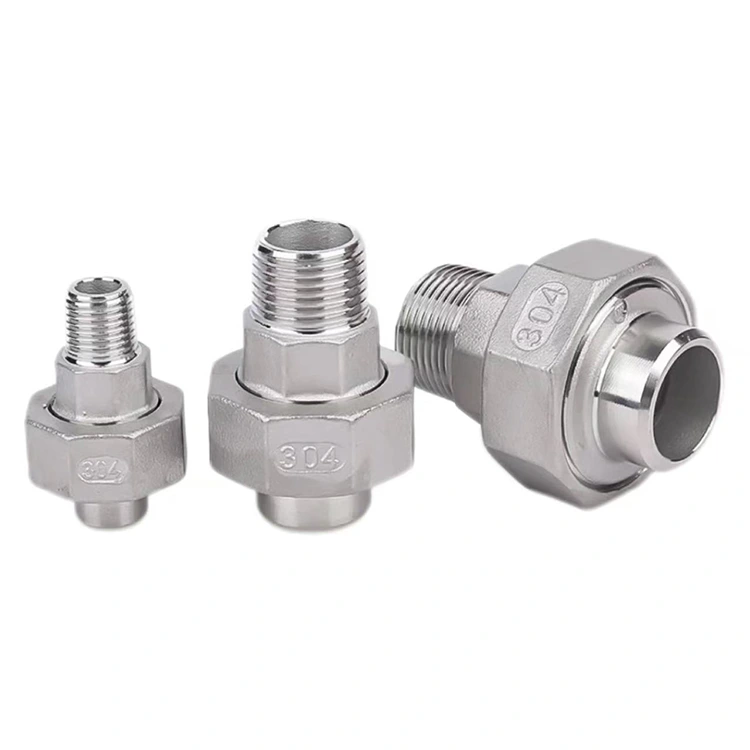

Nuestra empresa también fabrica un producto complementario dentro de la misma serie: una unión con rosca exterior en un extremo y conexión soldada a tope en el otro. Un extremo utiliza una rosca externa para conectarse con accesorios roscados internamente, mientras que el otro presenta una configuración de soldadura a tope. Estos dos productos se complementan perfectamente y abordan de manera integral los requisitos de conexión en sistemas de tuberías tanto roscadas como soldadas. Invitamos calurosamente a clientes nuevos y existentes a realizar consultas y realizar pedidos.

Conclusión

Elegir la unión de rosca hembra x soldadura a tope Zhejiang Shenchi, orgullosamente fabricada en China, significa elegir un diseño innovador, un rendimiento confiable y un mantenimiento conveniente. Esperamos asociarnos con mayoristas de todo el mundo para construir juntos un futuro mejor.
