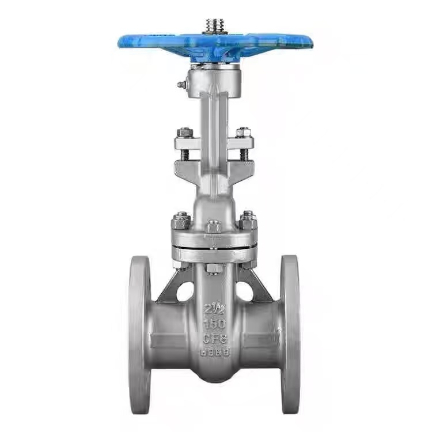

Válvula de compuerta con brida de vástago ascendente estándar americano

Principio de funcionamiento de la válvula de compuerta con brida de vástago ascendente ASME

Cuando el operador gira el volante, el volante hace girar el vástago de la válvula. La rosca trapezoidal en el extremo superior del vástago de la válvula se acopla con la tuerca del vástago de la válvula, convirtiendo el movimiento de rotación en un movimiento lineal axial. Dado que el vástago de la válvula y la compuerta están conectados, el vástago de la válvula hará que la compuerta suba o baje al mismo tiempo.

Para abrir la válvula, gire el volante en sentido antihorario. El vástago de la válvula hace que la compuerta se mueva hacia arriba con un movimiento lineal, lo que hace que la compuerta se desenganche del asiento de la válvula. Cuando la compuerta se eleva a una altura igual al doble del diámetro nominal de la válvula, el paso de fluido queda completamente libre de obstrucciones y la válvula está en la posición completamente abierta. Durante la operación, el volante generalmente se gira a la posición en la que no se puede girar más y luego se gira de media vuelta a una vuelta para lograr la posición completamente abierta, evitando que el vástago de la válvula se bloquee debido a los cambios de temperatura.

Para cerrar la válvula, gire el volante en el sentido de las agujas del reloj. El vástago de la válvula hace que la compuerta se mueva hacia abajo en un movimiento lineal, lo que hace que la compuerta presione contra el asiento de la válvula. El par aplicado por el volante genera una fuerza de sellado forzada y la presión del medio en la tubería también presiona la compuerta contra el otro asiento de la válvula, formando un efecto de autosellado. Esta doble acción garantiza cero fugas cuando está cerrado.

La característica principal de una válvula de compuerta de vástago ascendente es que el vástago de la válvula sube y baja sincrónicamente con la compuerta. Los operadores pueden determinar visualmente el estado abierto/cerrado de la válvula observando la longitud del vástago de la válvula que se extiende más allá de la tapa de la válvula: cuanto más se extiende el vástago, más abierta está la válvula; cuando el vástago está completamente retraído, la válvula se cierra.

Es particularmente importante tener en cuenta que las válvulas de compuerta con brida de vástago ascendente ASME (estándar americano) solo se pueden usar en posiciones completamente abiertas o completamente cerradas y no se pueden usar como válvulas de control. Si se deja en una posición parcialmente abierta durante un período prolongado, el medio que fluye a alta velocidad erosionará las superficies de sellado, provocando desgaste en la compuerta y el asiento y, en última instancia, provocando fugas en la válvula. Además, el medio puede fluir desde cualquier lado de la válvula de compuerta en cualquier dirección, lo que elimina la necesidad de considerar la dirección del flujo durante la instalación y facilita el diseño del sitio.

Parámetros del producto

Resistencia a altas temperaturas y altas presiones

Las válvulas de compuerta con bridas de vástago ascendente estándar ASME de Shenchi cuentan con dos ventajas de rendimiento principales: resistencia a altas temperaturas y resistencia a altas presiones. El material WCB puede soportar temperaturas de hasta 425 ℃, mientras que el acero inoxidable es adecuado para un rango de temperatura más amplio. Clasificación de presión clase 150, la presión de funcionamiento alcanza 1,9 MPa a temperatura ambiente, superando el estándar PN16. Los sellos están disponibles en PPL resistente a altas temperaturas o en EPDM resistente al agua. Fabricado en China, Shenchi implementa un control de calidad integral desde las materias primas hasta los productos terminados, lo que garantiza un funcionamiento estable a largo plazo en condiciones de alta temperatura y alta presión.

Rendimiento confiable de alta presión que supera los estándares de Clase 150

La válvula de compuerta con brida de vástago ascendente estándar ASME B16.10 de Shenchi cuenta con una resistencia confiable a alta presión. La conexión de brida cumple con los estándares ASME B16.10, con pernos apretados uniformemente y distribución uniforme de presión en las juntas. La clasificación Clase 150 ofrece una presión de trabajo de 1,9 MPa a temperatura ambiente, con un amplio margen de presión medida. El espesor de la pared del cuerpo de la válvula está diseñado de acuerdo con los estándares ASME, superando los estándares nacionales para mayor seguridad. Shenchi ofrece válvulas de compuerta con brida de vástago ascendente estándar ASME con descuento; las compras al por mayor califican para descuentos y garantizan un funcionamiento estable a largo plazo en condiciones de alta presión.

Adquisición directa de fábrica y soporte de personalización OEM

Shenchi, como proveedor de válvulas de compuerta con brida de vástago ascendente ASME (American Standard), ofrece servicios de fabricación de muestras. Ofrecemos válvulas de compuerta con brida de vástago ascendente ASME con descuento a precios de fábrica transparentes, eliminando los márgenes de beneficio de los intermediarios. Admitimos la personalización de ODM y OEM; Los materiales, diámetros, estándares de bridas y métodos operativos se pueden ajustar a sus necesidades. Nuestras válvulas de compuerta con brida de vástago ascendente ASME son fáciles de mantener, con una estructura simple y bajos costos de mantenimiento. Fabricadas en China, las válvulas de compuerta con brida de vástago ascendente Shenchi ASME son confiables en calidad y tienen tiempos de entrega estables. Los clientes globales pueden comunicarse con Shenchi para obtener parámetros técnicos detallados y las últimas cotizaciones preferenciales.
