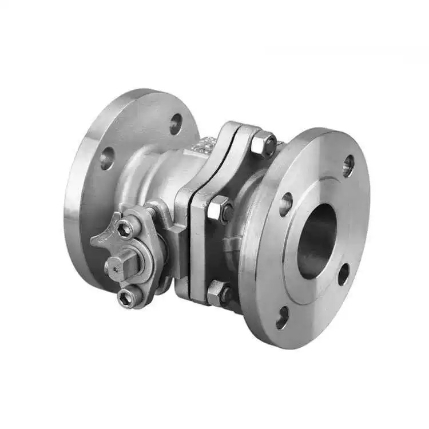

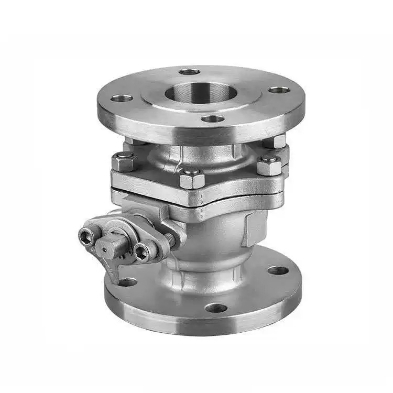

Válvula de bola con brida estándar americano

Principio de funcionamiento

El flujo de medios se controla girando la bola 90°.

En el centro de la bola hay un orificio pasante del mismo diámetro que el tubo. Cuando la manija o el actuador gira la bola 90° hasta que el orificio pasante se alinea con el eje de la tubería, el medio fluye libremente sin obstrucciones, la válvula está completamente abierta y la resistencia al flujo es casi nula. Cuando la bola gira otros 90° hasta que el orificio pasante quede perpendicular a la tubería, la superficie esférica sólida bloquea completamente el paso, la válvula se cierra y se logra un cierre confiable.

La válvula de bola con brida American Standard adopta un diseño de sellado bidireccional, lo que permite que el medio ingrese desde cualquier dirección sin restricciones en la dirección del flujo. Los sellos blandos (PTFE/PPL) logran cero fugas, mientras que los sellos duros son adecuados para altas temperaturas y altas presiones. El vástago de la válvula presenta una estructura anti-explosión para garantizar la seguridad y confiabilidad bajo alta presión. Las válvulas de bola con brida estándar ASME de Shenchi se fabrican estrictamente de acuerdo con los estándares API 608, lo que ofrece un funcionamiento rápido y un sellado hermético, lo que las convierte en válvulas de cierre ideales para tuberías estándar ASME en las industrias de petróleo, química y gas natural.

Parámetros del producto

Nombre del producto: Válvula de bola con brida estándar americano	Especificaciones: (1/8"-4") DN6-DN100
Presión nominal: PN16	Material del cuerpo: WCB, SUS304 (CF8), SUS316L (CF3M) Material del cuerpo: WCB, SUS304 (CF8), SUS316L (CF3M)
Estándares: ANSI, BS, DIN, ISO, JIS	Temperatura aplicable: -20 ℃ ~ +150 ℃ (normal), hasta +350 ℃ (alta temperatura), hasta -196 ℃ (baja temperatura)
Material metálico interno: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura media: temperatura alta, temperatura baja, temperatura media, temperatura normal
Método de operación: manual	Juntas: EPDM, PPL
Método de conexión: conexión de brida	Aplicaciones: Agua, aire, gas, aceite, líquidos, etc.
Origen: ChinaOrigen: ChinaOrigen: ChinaOrigen: China	Muestra: Muestras disponibles

Aspectos destacados de la estructura central y el diseño

Las válvulas de bola con bridas estándar americano de alta calidad de Shenchi cuentan con una estructura central que comprende el cuerpo de la válvula, la bola, el vástago y los sellos del asiento. La bola puede tener un diseño de bola flotante (DN50 y superiores) o un diseño de bola fija (DN50 y superiores). El orificio pasante de la bola coincide con el diámetro interior de la tubería, lo que resulta en una resistencia al flujo cercana a cero cuando está completamente abierta. Una estructura anti-reventón del vástago evita que el vástago salga volando bajo alta presión. Un dispositivo antiestático garantiza la conductividad entre la bola y el vástago, evitando la acumulación de electricidad estática. Para las válvulas de bola con brida ASME con cotizaciones disponibles, Shenchi proporciona tablas de parámetros técnicos detalladas para facilitar la selección precisa del modelo y el cálculo del presupuesto para los clientes.
