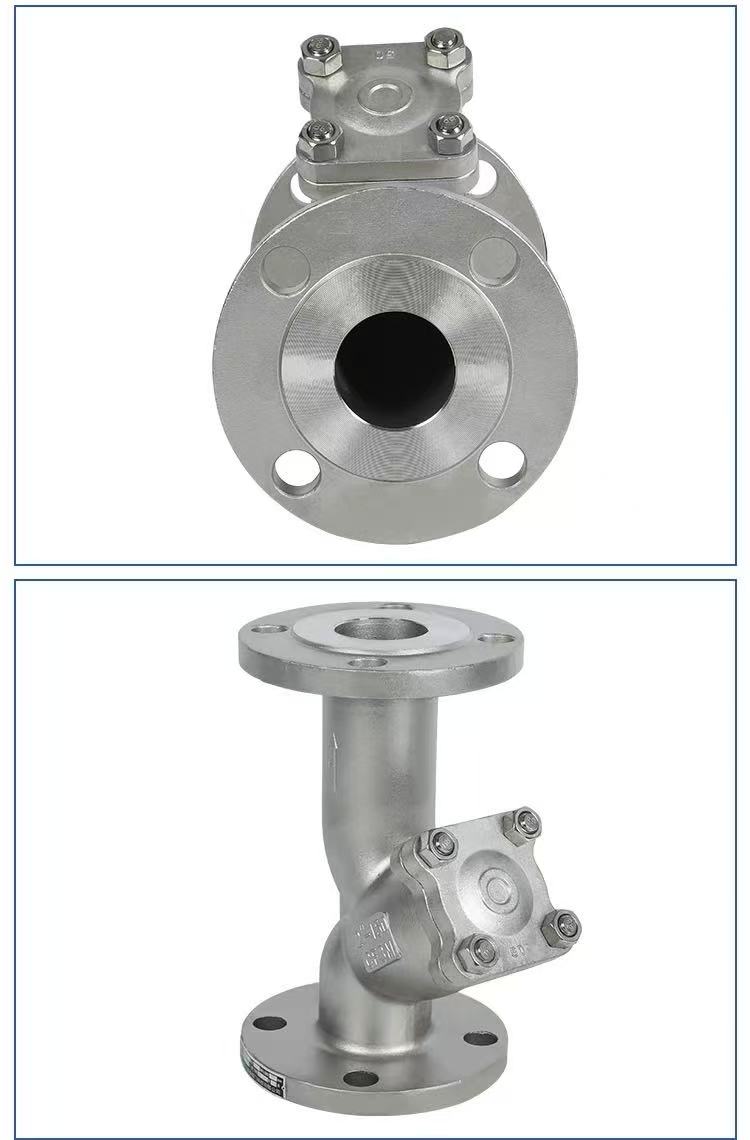

Filtro tipo Y con brida estándar americana

Principio de funcionamiento

El filtro tipo Y con brida estándar estadounidense integrado de la fábrica Shenchi funciona según el principio de intercepción de la pantalla del filtro. El medio ingresa a la carcasa desde el extremo de entrada y fluye a través de la pantalla de filtro dentro de la estructura en forma de Y. Las impurezas sólidas quedan bloqueadas dentro de la rejilla del filtro, mientras que el medio limpio pasa y sale por el extremo de salida. El área total de la pantalla del filtro es de 3 a 4 veces el área de la sección transversal de la tubería, lo que resulta en una baja resistencia y un flujo rápido. Para drenar, desenrosque el tapón inferior o retire la cubierta de la brida, saque la rejilla del filtro, límpiela y luego vuelva a instalarla. El cuerpo principal está fabricado con materiales WCB, SUS304 (CF8) o SUS316L (CF3M), mediante un proceso de fundición integrado, lo que da como resultado una carcasa sin costuras y una resistencia a la presión confiable. Los productos Shenchi son adecuados para la filtración de impurezas en tuberías utilizadas en las industrias petrolera, química y de tratamiento de agua.

Parámetros del producto

Nombre del producto: Filtro tipo Y con brida estándar americana	Especificaciones: (1/8"-4") DN6-DN100Especificaciones: (1/8"-4") DN6-DN100
Presión nominal: PN16	Material del cuerpo: WCB, SUS304 (CF8), SUS316L (CF3M)
Estándares: ANSI, BS, DIN, ISO, JIS	Temperatura aplicable: -20 ℃ ~ +150 ℃ (normal), hasta +350 ℃ (tipo de alta temperatura), hasta -196 ℃ (tipo de baja temperatura)
Material metálico interno: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura media: temperatura alta, temperatura baja, temperatura media, temperatura normal
Método de operación: Manual	Juntas: EPDM, PPL
Método de conexión: Conexión de brida	Aplicaciones: Agua, aire, gas, aceite, líquidos, etc.
Origen: China	Muestra: Muestras disponibles

Puntos clave para la instalación

Confirmación de dirección, alineación y ajuste de bridas, y soporte y protección de tuberías.

Al instalar filtros tipo Y con brida estándar estadounidense Shenchi, preste atención a tres puntos clave: Primero, confirme la dirección del flujo. La flecha en el cuerpo de la válvula debe estar alineada con la dirección del flujo del medio y la pantalla del filtro debe instalarse mirando hacia abajo para facilitar la sedimentación de las impurezas. En segundo lugar, asegúrese de que las bridas estén alineadas y apretadas. Las caras de las bridas deben ser paralelas y concéntricas, la junta centrada y los pernos apretados en diagonal por etapas para evitar la deformación de la carcasa. En tercer lugar, proporcionar soporte para tuberías y protección previa al filtro. El filtro no debe soportar el peso de la tubería; La tubería debe purgarse antes de la instalación para eliminar las partículas grandes. Shenchi proporciona instrucciones de instalación detalladas, admite la personalización ODM/OEM y el tamaño de la malla del filtro se puede ajustar según sea necesario para garantizar un funcionamiento estable a largo plazo del filtro.

Sustancias filtradas eficazmente

Los filtros tipo Y con brida estándar ASME de Shenchi filtran principalmente la materia sólida suspendida en los medios de las tuberías. Esto incluye: escoria de soldadura, limaduras de hierro y residuos de óxido de la soldadura de tuberías; arena, tierra, fibras de cáñamo y residuos de selladores sobrantes de la construcción; partículas, cristales y sedimentos transportados por el propio medio; incrustaciones de óxido y fragmentos de incrustaciones de la pared interior envejecida y descascarada de la tubería; y virutas de metal y otras impurezas en el aceite lubricante. La precisión de la filtración se puede seleccionar entre 50 y 300 mallas, dependiendo de la limpieza requerida del medio. Fabricados en China, los filtros tipo Y con brida estándar ASME están fabricados con materiales WCB, SUS304 y SUS316L, lo que ofrece resistencia a la corrosión y adaptabilidad a diversos medios.

Sustancias no aptas para filtración

Los filtros tipo Y con brida ASME B de Shenchi no son adecuados para filtrar las siguientes sustancias: productos químicos disueltos en el medio (como sales en salmuera, ácidos y álcalis en soluciones); emulsiones aceite-agua; pastas viscosas o coloides; impurezas fibrosas blandas (que pueden penetrar o envolver la pantalla del filtro); y contaminantes gaseosos en medios gaseosos. Para estos medios se deben seleccionar otros tipos de filtros. Al vender filtros tipo Y con brida ASME B, Shenchi confirmará las características del medio con el cliente para evitar una selección incorrecta. Los filtros tipo Y con brida ASME B con listas de precios incluyen pautas de selección detalladas.
